Циркуляційний насос є серцем сучасної системи опалення, що забезпечує безперервний рух теплоносія від котла до радіаторів. Його стабільна робота гарантує рівномірне прогрівання приміщень та запобігає застою води в контурах.
Відсутність регулярної діагностики призводить до критичних наслідків: перегріву теплообмінника котла, замерзання труб у віддалених кімнатах або розриву з’єднань через надлишковий тиск. Своєчасна перевірка обладнання дозволяє суттєво подовжити термін експлуатації гідравлічного вузла та знизити витрати на енергоносії завдяки оптимальному режиму роботи двигуна.
Зовнішні ознаки некоректної роботи гідравлічного вузла
Первинна діагностика стану пристрою починається з аналізу органолептичних показників, які часто вказують на конкретну проблему без розбирання механізму. Найпоширеніші симптоми збоїв у роботі:
Симптоми несправностей:
- Нерівномірний прогрів. Радіатори в різних кімнатах мають суттєву різницю температур при гарячій подачі від котла.
- Сторонні звуки. Виникнення гучного гудіння, свисту або специфічного металевого постукування всередині корпусу.
- Вібрація корпусу. Відчутне тремтіння насоса або прилеглих труб під час роботи двигуна на будь-якій швидкості.
- Перегрів двигуна. Корпус стає занадто гарячим на дотик, що вказує на заклинювання або дефіцит змащення підшипників.
- Видимі протікання. Поява вологи в місцях з’єднання з фланцями або через ущільнювальні прокладки вала.
Шуми зазвичай мають різну природу: гудіння часто свідчить про проблеми з електричною частиною або завоздушеність, тоді як свист вказує на кавітацію або неправильно підібрану швидкість потоку. Металеве постукування є найбільш тривожним сигналом, оскільки воно свідчить про критичний знос підшипників або руйнування крильчатки, що потребує негайного втручання. Якщо насос вібрує, це може спричинити розгерметизацію різьбових з’єднань усій системі.
Надмірне нагрівання корпусу насоса є ознакою того, що електрична енергія перетворюється на теплову замість механічної. Це стається через заклинювання ротора або міжвиткове замикання. Також важливо регулярно оглядати ділянку під двигуном на предмет появи іржі чи крапель води, оскільки навіть мікроскопічне протікання з часом призводить до короткого замикання клемної коробки.
Перевірка електричних параметрів та цілісності обмоток
Електрична діагностика є обов’язковим етапом, якщо пристрій не запускається або видає нехарактерні звуки при ввімкненні в мережу. Перш за все необхідно перевірити стабільність напруги на вхідних клемах насоса за допомогою мультиметра.
Показники для діагностики:
| Параметр перевірки | Нормативне значення | Ознака несправності |
|---|---|---|
| Напруга на клемах | 220 — 230 В | Відсутність живлення або просідання нижче 190 В |
| Опір пускової обмотки | 10 — 50 Ом (залежить від ПН) | Нескінченність (обрив) або нуль (замикання) |
| Опір робочої обмотки | 15 — 80 Ом (залежить від ПН) | Суттєве відхилення від паспортних даних |
| Ємність конденсатора | 2 — 8 мкФ | Втрата ємності (насос гуде, але не крутить) |
Пусковий конденсатор є найслабшим місцем в електричній схемі насосів з «мокрим» ротором. Якщо при подачі живлення агрегат гуде, але крильчатка не обертається, це зазвичай свідчить про втрату ємності конденсатора. Перевірити його можна мультиметром у режимі вимірювання ємності. У разі несправності цей елемент підлягає заміні на аналогічний за номіналом, що часто дозволяє уникнути купівлі нового насоса.
Вимірювання опору обмоток статора дозволяє точно визначити стан двигуна. Для цього необхідно від’єднати дроти живлення та заміряти опір між фазною та нейтральною клемами. Якщо пристрій показує «1» або «OL», це означає обрив обмотки. Низький опір свідчить про міжвиткове замикання, яке призводить до швидкого перегріву. Обов’язковою є перевірка на пробій корпусу — опір між будь-якою клемою та корпусом має бути нескінченним для безпечної експлуатації.
Технічне обслуговування механічної частини та вала

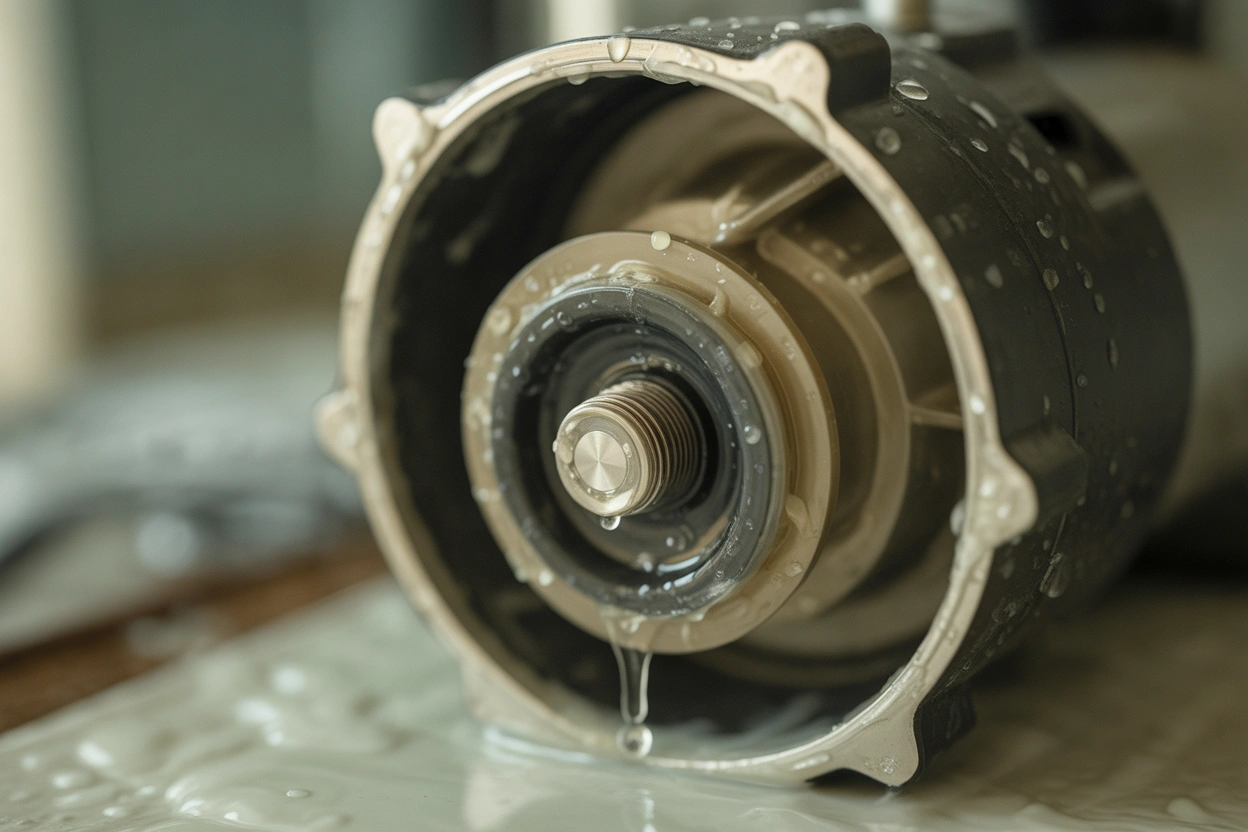

Після тривалого літнього простою циркуляційні насоси часто піддаються «закисанню» через відкладення солей жорсткості на валу та підшипниках ковзання, що блокує запуск.
Навіть справний з електричної точки зору насос не зможе розпочати роботу, якщо вал заблоковано механічним опором накипу, тому ручне провертання ротора є стандартною процедурою перед пуском сезону.
Для розблокування необхідно відкрутити центральну металеву пробку-заглушку на передній панелі. Через цей отвір відкривається доступ до торця вала, який має спеціальний паз. За допомогою пласкої викрутки потрібно прикласти зусилля та провернути ротор у напрямку стрілки на корпусі. Після кількох обертів вал повинен почати рухатися плавно, без заїдань.
Порядок механічної ревізії:
- Знеструмлення пристрою. Повне відключення живлення від мережі.
- Перекриття кранів. Ізоляція насосного вузла від решти системи опалення.

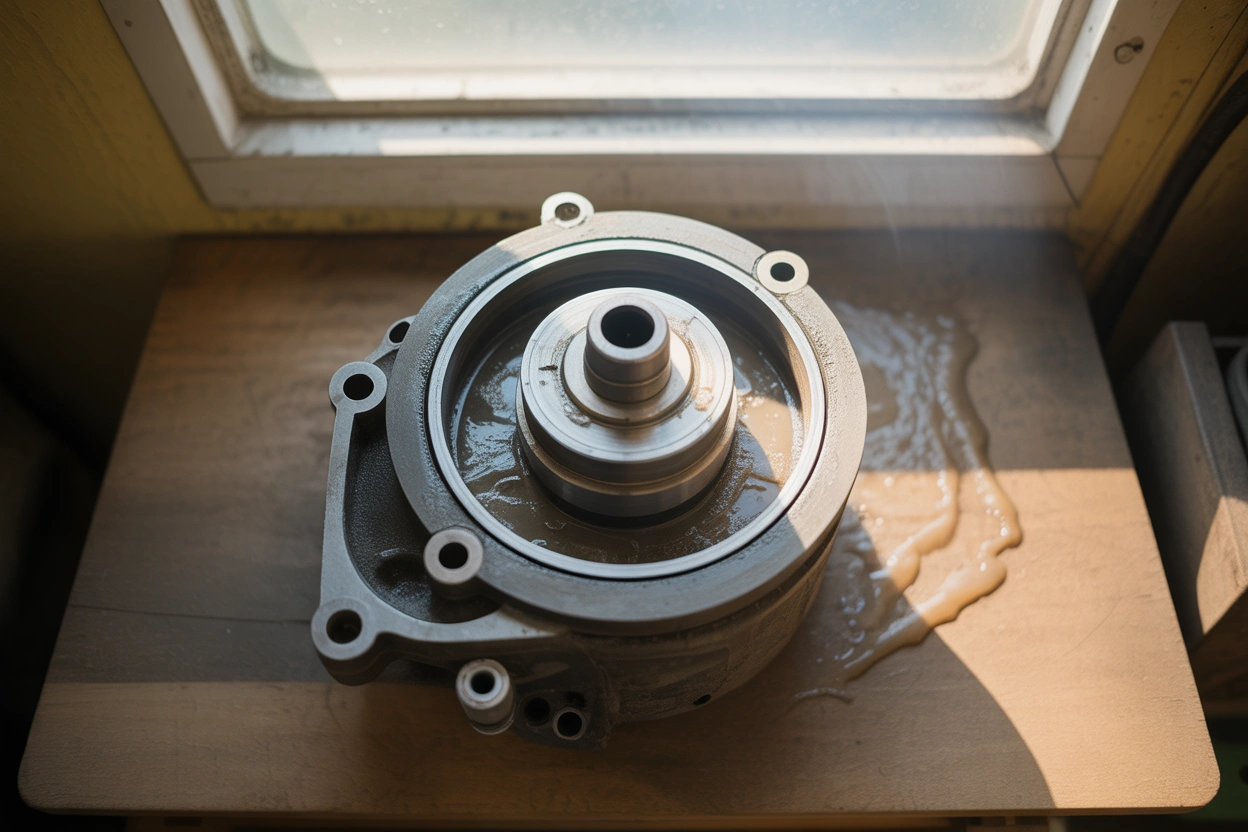

- Демонтаж двигуна. Відкручування чотирьох гвинтів, що тримають голову насоса.
- Очищення крильчатки. Видалення накипу та сміття з лопатей робочого колеса.
- Перевірка підшипників. Контроль відсутності люфту та зносу керамічних втулок.
Очищення робочої камери від механічних часток запобігає пошкодженню пластикової крильчатки. Якщо під час огляду виявлено значний люфт вала або пошкодження дзеркала підшипника, такий агрегат стає джерелом шуму та може вийти з ладу в найкоротший термін. Після завершення робіт важливо правильно встановити гумове кільце-ущільнювач, щоб уникнути протікання при запуску тиску.
Усунення повітряних заторів і завоздушеності
Повітряні пробки всередині насоса — найчастіша причина відсутності циркуляції, при якій двигун працює, але теплоносій не рухається по трубах через систему.
Ознаки наявності повітря:
- Характерне булькання. Звук води, що переливається всередині корпусу.
- Раптове падіння тиску. Коливання стрілки манометра при ввімкненні насоса.
- Холодна магістраль. Труба після насоса залишається холодною при гарячому корпусі.
Для видалення повітря використовується центральний гвинт-заглушка. Його необхідно повільно відкручувати під час роботи насоса на низькій швидкості до моменту, поки з-під різьби не почне сочитися вода без бульбашок. Під час цієї процедури варто підставити невелику місткість або покласти ганчірку, оскільки вихід повітря супроводжується бризками гарячого теплоносія. Після того, як піде суцільний струмінь води, гвинт потрібно щільно закрутити назад.
У сучасних системах часто встановлюють автоматичні повітровідвідники, проте вони не завжди здатні видалити пробку безпосередньо з «мокрої» зони ротора. Тому ручне стравлювання повітря є обов’язковим після кожного зливу або заповнення системи водою.
Правильне налаштування автоматичного відвідника повітря полягає в тому, щоб ковпачок на ньому був злегка відкручений — це дозволяє газам виходити в автоматичному режимі. Після проведення пусконалагоджувальних робіт рекомендується прогнати насос на максимальній третій швидкості протягом 10 — 15 хвилин для остаточного витіснення дрібних бульбашок у розширювальний бак або сепаратор.
Очищення фільтруючих елементів системи
Забруднення фільтрів безпосередньо впливає на навантаження насоса. Шлам, пісок та продукти корозії труб накопичуються перед входом у пристрій, створюючи надлишковий гідравлічний опір.
Ревізія фільтрів:
Фільтр грубої очистки («грязьовик») повинен завжди встановлюватися перед насосом. Якщо сітка забита, насос починає працювати «на знос», кавітаційні процеси руйнують крильчатку, а продуктивність падає до нуля.
Типи забруднень та методи боротьби:
| Тип відкладень | Джерело появи | Спосіб очищення |
|---|---|---|
| Металева стружка | Корозія сталевих труб та радіаторів | Механічне чищення сітки, магнітні вставки |
| Пісок та шлам | Неякісний теплоносій (вода) | Промивка фільтра під проточною водою |
| Вапняний наліт | Висока жорсткість води | Хімічна промивка розчином лимонної кислоти |
Промивка внутрішньої камери насоса також є критичною. Навіть при чистому «грязьовику» дрібні фракції можуть осідати на внутрішніх стінках «равлика». Це зменшує пропускну здатність та створює додаткове тертя. Для якісного обслуговування рекомендується раз на два роки повністю демонтувати насос та промивати його робочу порожнину спеціальними засобами для видалення відкладень. Це забезпечить легкий пуск та тиху роботу обладнання протягом усього опалювального сезону.
Наскільки критичною є професійна діагностика обладнання?
Базової перевірки вала та наявності живлення зазвичай достатньо для запуску системи, проте лише глибока діагностика гарантує спокій у пікові морози. Розуміння того, що вчасне виявлення дрібних дефектів — від завоздушеності до початкового зносу пускового конденсатора — є єдиним способом уникнути дорогої заміни всього агрегату в аварійному режимі. Вибір методу перевірки завжди диктується конкретними симптомами збоїв у вашій мережі опалення: від простого стравлювання повітря до вимірювання опору обмоток мультиметром. Перевірка циркуляційного насоса у 2025–2026 роках залишається критично важливою процедурою для забезпечення стабільної роботи системи опалення. Основні методи включають візуальний огляд, перевірку на наявність сторонніх шумів, контроль температури корпусу та видалення повітряних пробок.
