Самостійне виготовлення садового подрібнювача є раціональним кроком для власників присадибних ділянок, що дозволяє ефективно утилізувати рослинні рештки без зайвих витрат. Замість спалювання або вивезення сміття, ви отримуєте можливість перетворювати гілки на корисну мульчу для рослин або високоякісне паливо для твердопаливних котлів. Такий підхід не лише економить кошти на купівлі добрив, а й розв’язує проблему захаращення території, перетворюючи відходи на цінний ресурс для господарства.
Як працюють основні вузли садового шредера
Принцип дії саморобного пристрою базується на передачі крутного моменту від двигуна до ріжучого інструменту, який механічно подрібнює деревину. Основою апарату є жорстка рама, на якій монтуються всі функціональні елементи: силова установка, передавальний механізм, робочий модуль та захисні бункери. Процес починається з подачі гілок у приймальне вікно, де вони потрапляють під дію ножів і під власною вагою або примусово просуваються до вихідного отвору.
Ріжучі системи подрібнювачів:
- Дискова система. На сталевому диску закріплені ножі, які працюють за принципом шинковки. Такий варіант ідеально підходить для тонких прутів, сухої трави та дрібної порослі.
- Валкова або фрезерна система. Використовує потужні вали з зубами або ножами, що повільно обертаються. Ця конструкція здатна переробляти товсту деревину, перетворюючи її на тріску або короткі відрізки.
- Молотковий механізм. Складається з рухомих металевих пластин, що подрібнюють матеріал до стану дрібної фракції, часто застосовується для виробництва сировини під паливні брикети.
Технічні параметри та вибір двигуна
Вибір силового агрегату визначає продуктивність всієї системи та максимальний діаметр гілок, які зможе переробити пристрій. Для побутових потреб часто обирають електричні двигуни через їхню екологічність та простоту в обслуговуванні, проте вони обмежені довжиною кабелю та потужністю мережі. Бензинові двигуни забезпечують повну автономність і високий крутний момент, що критично важливо для роботи з твердою деревиною.
| Потужність установки | Тип двигуна | Максимальний діаметр гілок | Тип передачі |
|---|---|---|---|
| 2.0 — 3.0 кВт | Електричний (220В) | До 35 мм | Пряма або пасова |
| 4.0 — 5.5 кВт | Електричний (380В) | До 50 мм | Пасова |
| 6.0 — 9.0 к.с. | Бензиновий (4-тактний) | До 80 мм | Пасова з натягувачем |
| від 13 к.с. | Бензиновий / Дизельний | Понад 100 мм | Пасова мультиручайна |
Які матеріали потрібні для ріжучого блоку
Для створення надійного робочого органу необхідно використовувати метали, стійкі до ударних навантажень та тертя. Найкращим варіантом для дисків є листова сталь товщиною від 15 мм, яка забезпечує необхідну інерцію під час обертання. Ножі виготовляють із загартованої сталі, оскільки звичайний чорний метал швидко затупиться і потребуватиме постійного правлення.
Для ножів ідеально підходять старі автомобільні ресори або полотна промислових фугувальних верстатів, виготовлені зі сталі марок 65Г або Х12МФ, що мають високу зносостійкість.
Важливо приділити увагу термічній обробці: ножі мають бути загартовані до твердості 50 — 55 одиниць за Роквеллом. Якщо метал буде занадто крихким, ніж може лопнути при потраплянні каменю, а занадто м’який швидко втратить гостроту. Кріплення ріжучих елементів здійснюється болтами класу міцності не нижче 10.9 з обов’язковим використанням гроверів або фіксаторів різьби.

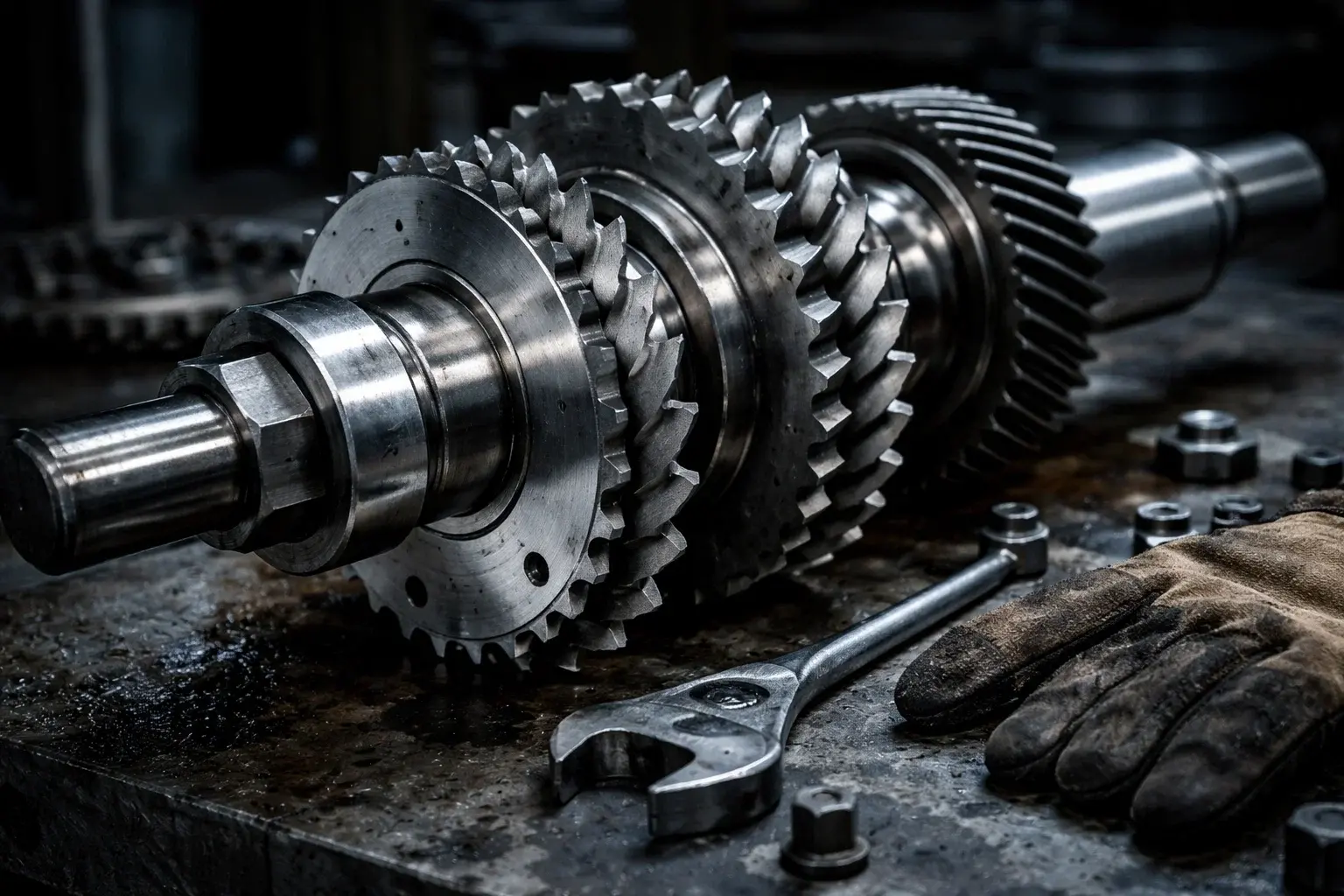

Конструкція двовального механізму для дров
Двовальний механізм є найбільш ефективним рішенням для заготівлі дров із гілок середньої товщини. Конструкція базується на двох паралельних валах, встановлених у масивному корпусі. На кожному валу закріплено від 3 до 4 ножів. Під час обертання вали рухаються назустріч один одному, захоплюючи гілку та розрізаючи її на порційні шматки довжиною від 5 до 12 см, залежно від налаштувань.
Корпус модуля збирається з товстостінних сталевих плит (10 — 20 мм), у яких фрезеруються або розточуються посадові місця під підшипники. Оптимально використовувати самоцентруючі підшипники в чавунних корпусах типу UCF, які витримують перекоси та сильні вібрації. Самі вали виготовляються з суцільного квадратного або круглого прокату сталі 45, що дозволяє надійно зафіксувати ножі за допомогою притискних планок.
Синхронізація робочих вузлів:
- Шестерні. Використовуються однакові зубчасті колеса (часто від коробки передач вантажівок), які забезпечують жорсткий зв’язок між валами.
- Мастило. Шестерні повинні бути закриті герметичним кожухом і працювати в масляній ванні або регулярно оброблятися густим мастилом.
- Зазори. Ножі виставляються з мінімальним зазором (до 0.1 мм), щоб пристрій міг різати навіть тонку лозу, а не просто зминати її.
Як розрахувати оберти та передавальне число
Ефективна робота подрібнювача неможлива при прямому підключенні двигуна до ножів, оскільки стандартні оберти електричних (3000 об/хв) або бензинових моторів занадто високі. Для стабільного розрізання деревини необхідно знизити швидкість обертання вала, одночасно збільшивши крутний момент. Оптимальним показником для подрібнювача вважається швидкість у межах 200 — 500 об/хв.
Порядок розрахунку передачі:
- Визначення обертів двигуна. Подивіться на шильдик мотора або в технічну документацію.
- Вибір коефіцієнта редукції. Розділіть оберти двигуна на бажані оберти вала (наприклад, $3000 / 300 = 10$).
- Підбір шківів. Співвідношення діаметрів шківів повинно дорівнювати коефіцієнту редукції.
- Перевірка натягу. Розрахуйте довжину паса так, щоб була можливість регулювання натягу мотором.
Використання пасової передачі виконує роль запобіжника: у разі заклинювання ножів товстою гілкою або стороннім предметом, пас просто проковзне на шківі. Це вбереже вал двигуна від деформації та запобіжить згоранню обмоток електродвигуна. Для потужних установок рекомендується використовувати два або три паси профілю Б.
Вимоги до завантажувального бункера та безпеки
Завантажувальна горловина повинна забезпечувати зручну подачу матеріалу і водночас захищати оператора від травм. Конструктивно вона виконується у вигляді зрізаної піраміди з широким вхідним отвором, що поступово звужується до розмірів ріжучого вікна модуля. Для виготовлення використовують листовий метал товщиною 2 — 3 мм, посилений кутиком по периметру для жорсткості.
Вимоги до конструкції бункера:
- Довжина розтруба. Відстань від краю горловини до ножів має бути не менше 50 см, що перевищує довжину людської руки до ліктя.
- Кут нахилу. Бункер встановлюється під невеликим кутом до горизонту для полегшення самозатягування гілок під дією гравітації.
- Захисна шторка. На вході рекомендується закріпити шматок щільної гуми, який запобігатиме вильоту дрібних трісок у бік оператора.
Вихідний жолоб проектується таким чином, щоб подрібнена маса спрямовувалася безпосередньо в мішок або кузов причепа. Його довжину можна регулювати, а на кінці встановити рухомий козирок для зміни кута викиду мульчі.

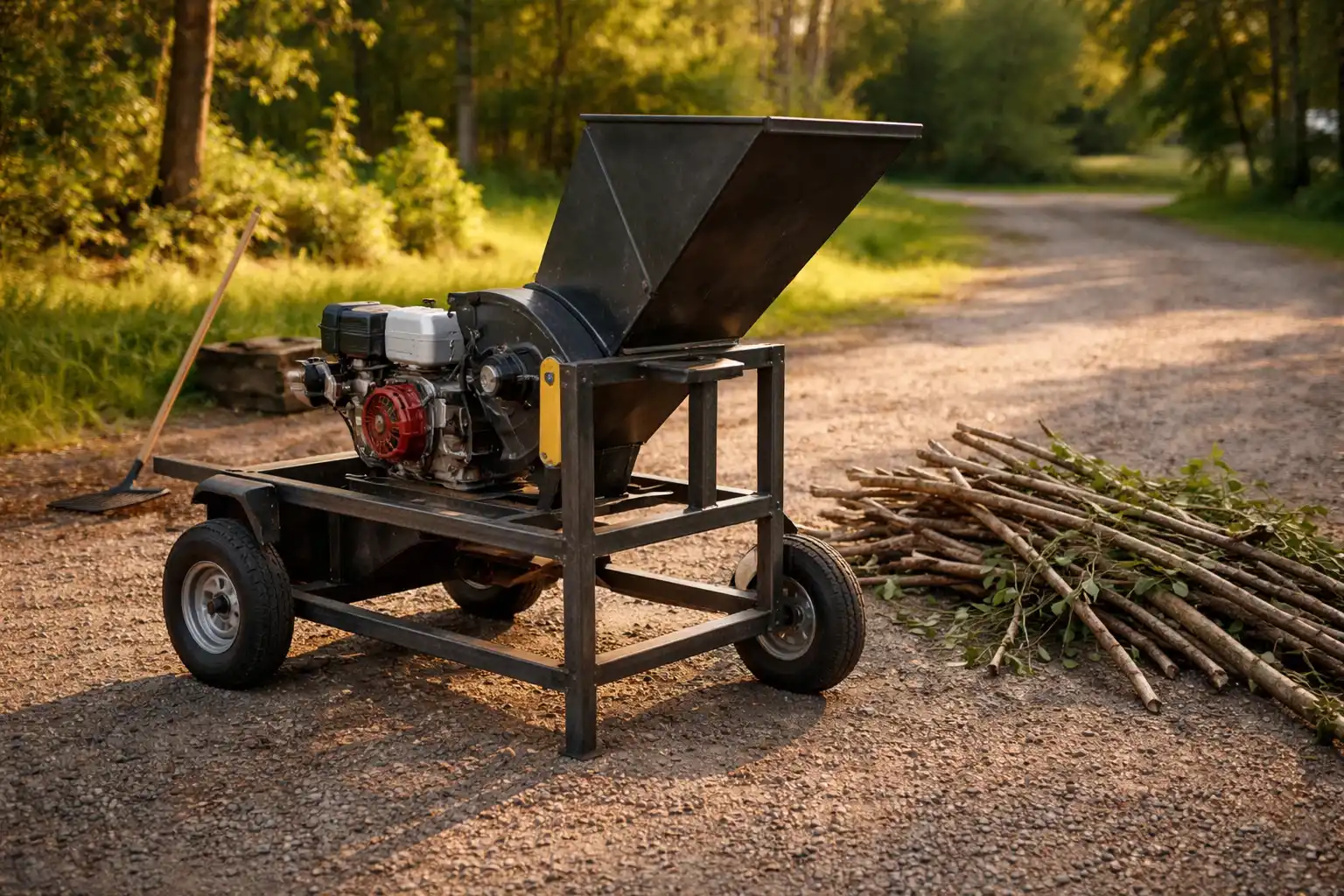

Монтаж вузлів на опорну станину
Опорна рама має бути масивною, щоб гасити вібрації, які виникають під час рубання деревини. Для її виготовлення підходить швелер №8 — 10 або профільна труба перетином 60х40 мм з товщиною стінки від 3 мм. Станину краще обладнати колесами великого діаметра для зручного переміщення по саду, а також передбачити стопорні ніжки для стійкості під час роботи.
Складання починається з виставлення ріжучого модуля та двигуна. Дуже важливо досягти ідеальної паралельності валів, щоб паси не злітали і не зношувалися передчасно. Двигун доцільно кріпити на підпружинену або рухому плиту, що дозволить легко регулювати натяг передачі без розбирання всього агрегату.
Після зварювальних робіт усі шви ретельно зачищаються, а металеві поверхні покриваються ґрунтовкою та фарбою для захисту від корозії. Болтові з’єднання, особливо в зоні кріплення підшипникових вузлів, перевіряються на затяжку після першої години тестової роботи. Усі рухомі частини, такі як вали та шківи, обов’язково закриваються захисними кожухами.
Перед повноцінним запуском проводиться балансування ножів та перевірка відсутності биття. Правильно зібрана конструкція працює без сторонніх металевих звуків, а вібрація на ручці завантажувального бункера має бути мінімальною навіть при максимальному навантаженні. Створення подрібнювача своїми руками є доцільним для господарств, де щорічно накопичуються кубометри товстого гілля, оскільки саморобний потужний шредер дозволяє значно заощадити порівняно з купівлею промислового аналога.
